ABC3090 – Universele seriële master – EtherCAT, Profinet, Ethernet/IP en Modbus-TCP
Anybus® Communicator™ lost verbindingsproblemen van uw apparaten op.
Veel machines en apparaten die tegenwoordig in gebruik zijn, hebben een seriële of op CAN gebaseerde RS-232/485-interface. De meeste werken nog goed, maar missen een interface naar veldbus of industrieel Ethernet.
Hier is de Anybus communicator gateway de oplossing.
Hij laat uw bestaande apparaat zoals het is en maakt het mogelijk om het aan te sluiten op een industrieel PLC-besturingssysteem zonder hardware wijzigingen of programmering.

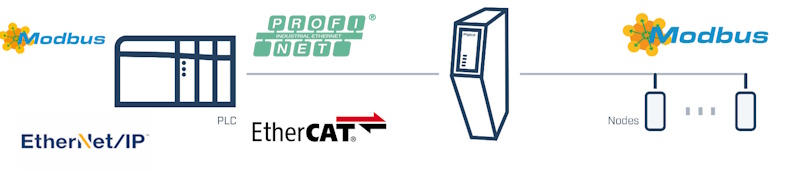

De ABC3090 is een universele gateway en integreert uw seriële RS-232/485 Modbus RTU apparaten en apparatuur in EtherCAT, Profinet, Ethernet/IP en Modbus-TCP besturingssystemen zonder het apparaat te wijzigen. Gewoon aansluiten, configureren en klaar. Het is een universele gateway die door de gebruiker zelf geconfigureerd wordt. Hierdoor is slechts 1 model voor 4 netwerken benodigd!
De Anybus communicator kan grote hoeveelheden gegevens overdragen, is snel te configureren dankzij de web interface is gebouwd op de vertrouwde Anybus-technologie.
De communicator kan zowel standaard seriële protocollen, zoals Modbus RTU, als prioritaire seriële vraag/antwoord of protocollen op basis van produce/consume converteren.
Typische seriële toepassingen zijn onder andere aandrijvingen met variabele frequentie, sensoren, actuatoren, mens-machine-interfaces, barcodelezers, RFID-lezers en industriële weegschalen.
Eenvoudige ingebruiknameSpeciale Ethernet-configuratiepoort, geen speciale kabels vereist.
|
Seriële kenmerken
- Selecteerbare RS-232/485-interface
- 3 ms seriële updatesnelheid (selecteerbaar)
- Visuele I/O-gegevenskaart om seriële gegevens toe te wijzen aan industrieel netwerk
- Framebouwer met slepen en neerzetten voor aangepaste protocollen, geen programmering vereist
- Activeer seriële boodschappen vanuit het besturingssysteem met triggers
- Gegevens overdragen tussen seriële knooppunten
- Bewaak en bestuur seriële knooppunten vanaf het besturingssysteem met live-lijst en controle van gegevensuitwisseling
- Mogelijkheid om communicator Classic configuratiebestand te importeren
Gemeenschappelijke ethernet functies
- Meerdere protocollen met één gateway
- Ondersteunt EtherNet/IP-adapter, EtherCAT-slave, Modbus TCP-server of PROFINET IO-apparaat (Modbus TCP-server als default)
- Overdracht 1 448 bytes met EtherNet/IP, 1486 bytes met EtherCAT, 1 500 bytes met Modbus TCP en 1 024 bytes met PROFINET van en naar de gateway
- Download uw protocol-firmware vanaf de product ondersteuning pagina (gratis)
- Laad uw protocol-firmware via de web configuratie interface
- Dubbele RJ45 Ethernet-poorten met 10/100 Mbit full duplex
- Daisy chaining met geïntegreerde schakelaar
