ABC3190 Anybus Communicator – EtherCAT Main Device – Universeel Ethernet (Profinet, Modbus TCP, Ethernet/IP)

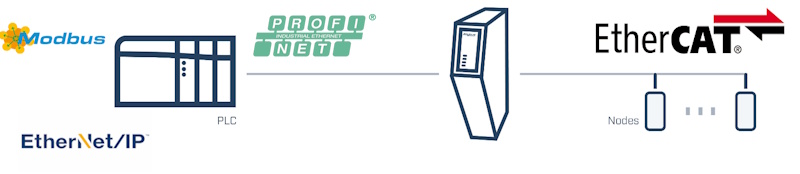

Met de nieuwe Anybus Communicator is het aansluiten van EtherCAT Devices (slaves) op Ethernet-gebaseerde besturingssystemen (PLC’s) nog nooit zo eenvoudig geweest. De Communicator biedt betrouwbare en snelle gegevensoverdracht, waardoor het perfect is voor toepassingen waarbij grote hoeveelheden gegevens snel moeten worden overgedragen. Dankzij de intuïtieve web-interface en slepen-en-neerzetten-functionaliteit is het configureren van de Communicator snel en eenvoudig. Bovendien heeft u gemoedsrust wetende dat de Communicator is gebouwd met beproefde en vertrouwde Anybus-technologie.
Met de Anybus Communicator kunt u uw apparaten met vertrouwen verbinden en u weer concentreren op wat het belangrijkst is: uw bedrijf.
Scan naar EtherCAT apparaten
Met de Anybus Communicator scant u snel en moeiteloos het EtherCAT-netwerk naar apparaten rechtstreeks vanuit de webgebruikersinterface. De Communicator identificeert automatisch elk apparaat en koppelt de gegevens aan het besturingssysteem, waardoor het niet meer nodig is om handmatig naar apparaatbeschrijvingsbestanden (ESI) te zoeken en deze te importeren.
Met de Anybus Communicator is scannen naar EtherCAT-apparaten een eenvoudig en probleemloos proces, waardoor u tijd kunt besparen en u kunt concentreren op belangrijkere taken
Eenvoudige ingebruiknameSpeciale Ethernet-configuratiepoort, geen speciale kabels vereist.
|
EtherCAT-functies
- EtherCAT MainDevice
- Overdracht tot 1500 van en naar EtherCAT (3000 bytes in totaal)
- 1 ms cyclustijd (configureerbaar)
- Tot 24 EtherCAT ondergeschikte apparaten (slaves)
- CANOpen via EtherCAT (CoE)
- Cyclische gegevensoverdracht met behulp van Process Data Objects (PDO’s)
- Scannen op EtherCAT SubordinateDevices (ESI-bestanden worden niet ondersteund)
- Live lijst – Bewaak de status van EtherCAT SubordinateDevice vanaf het besturingssysteem
- Besturing gegevensuitwisseling – Schakel EtherCAT SubordinateDevice in/uit vanuit het besturingssysteem
- Configuratie klonen – scan een EtherCAT-netwerk één keer en gebruik de configuratie opnieuw voor identieke systemen
Gemeenschappelijke Ethernet-functies
- Gemeenschappelijk Ethernet
- Beheer meerdere protocollen met één gateway en verlaag de opslagkosten
- Ondersteunt EtherNet/IP-adapter, Modbus TCP-server of PROFINET IO-device
- Breng 1 448 bytes over met EtherNet/IP, 1 500 bytes met Modbus TCP en 1 024 bytes met PROFINET van en naar de gateway
- Download uw protocolfirmware van de productondersteuningspagina (gratis)
- Laad uw protocolfirmware via de webconfiguratie-interface van de gateway
- Dubbele RJ45 Ethernet-poorten met 10/100 Mbit full duplex
- Daisy chaining met geïntegreerde schakelaar
