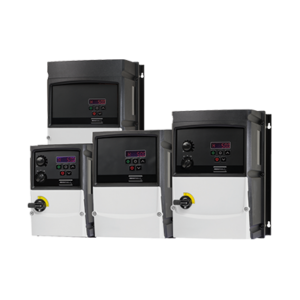

Escodrives serie EDS3 IP66 OUTDOOR.
De Escodrives EDS3 frequentieomvormer serie is uitgebreid met de producten in beschermingsklasse IP66 OUTDOOR. In het vermogensbereik van 0,37 kW tot 22 kW bieden hij een compact en robuust product voor de optimalisatie van uw toepassingen.
Deze variant is gemaakt van robuuste polycarbonaat kunststoffen, blijft bestand tegen temperaturen tot -20°C en wordt niet bros.
De gesloten en stofdichte frequentieomvormers zijn geschikt voor directe montage op de machine. Ze zijn spatwaterdicht en afwasbaar. De gecoate, corrosiebestendige koellichamen, die bijzonder bestand zijn tegen UV, vetten, oliën en zuren, zijn ideaal voor gebruik in hygiënegevoelige bedrijven zoals levensmiddelen- en drankenproducenten.
In de voorzijde van de frequentieomvormer zijn ook een afsluitbare hoofdschakelaar, een omkeerschakelaar (Run Reverse / OFF / Run Forward) en een setpoint potentiometer geïntegreerd.
- Geïntegreerde PI-regeling
- Geïntegreerd EMC-filter C1
- Geïntegreerde remchopper vanaf 2,2 kW
- Toepassingsmacro’s voor industriële-, ventilator- en pompbewerkingen
- Eenvoudige configuratie en installatie
- Opties voor alle gebruikelijke veldbussystemen
- ModbusRTU® en CANopen® als standaard
- Escodrives Tools – Software voor eenvoudige installatie en diagnose
- Sensorloze vectorregeling voor alle motortypen (IM, PM, BLDC; SynRM, LSPM)
| Standard specifications ED-S3 IP66 | ||||
| Model | 200V – 240V 1 Phase Input / 1 Phase Output |
200V – 240V 1Phase Input / 3 Phase Output |
200V – 240V 3 Phase Input / 3 Phase Output |
380 – 480V 3 Phase Input / 3 Phase Output |
| Power Rating [kW] | 0,37 … 1,1 | 0,37 … 2,2 | 0,37 … 11,0 | 0,75 … 22,0 |
| Output Current [A] | 4,3 … 10,5 | 2,3 … 10,5 | 2,3 … 46,0 | 2,2 … 46,0 |
| Supply Voltage, Supply Frequency | 1-ph. 200V … 240V (+10%), 50/60Hz (±5%), |
1-ph. 200V … 240V (+10%), 50/60Hz (±5%), |
3-ph. 200V … 240V (+10%), 50/60Hz (±5%), | 3-ph. 380V … 480V (+10%), 50/60Hz (±5%), |
| Output Voltage | 0.0V to max. input voltage | |||
| Overload Capacity | 150% for 60s, 175% for 2,5s | |||
| Output Frequency | 0 … 120Hz (resolution 0,1Hz) | 0 … 500Hz (resolution 0,1Hz) | ||
| Programming | ||||
| Keypad | Integrated keypad as standard, optional remote control panels | |||
| Display | 7 Segment LED | |||
| PC-Software | escodrives Tools | |||
| Controller Specification | ||||
| Control Method | PSC (Permanent Split Capacitor), Shaded Pole | Linear V/F characteristic, energy saving function, sensorless vectorcontrol for all Motor Types (IM, PM, BLDC; SynRM, LSPM) | ||
| PWM Carrier Frequency | 4-32kHz Effective | |||
| Stopping Mode | Ramp to stop: User Adjustable 0,1 – 600 secs, Coast to stop | |||
| Braking Chopper | at 1,1kW built-in | from 2,2kW Built-in brakingtransistor | ||
| Skip Frequency | individually adjustable incl. Hysteresis | |||
| Setpoint Control Analog Signal | 0 – 10V, 10 – 0V; 0 – 20mA, 20 – 0mA; 4 – 20mA, 20 – 4mA | |||
| Setpoint Control Digital | Motorised Potentiometer, Keypad, Modbus RTU, CANopen, EtherNet/IP | |||
| I / O Specification | ||||
| Power Supply | 24VDC (100mA), Short Circuit Protected, 10VDC (10mA) for Potentiometer | |||
| Programmable Inputs | 4 Total, 2 x Digital, 2 x Analog /Digital selectable | |||
| Digital Inputs | 8 – 30 VDC internal or external supply, Response time <4ms | |||
| Analog Inputs | Resolution: 12 bits, Response time: <4ms, Accuracy: ±2% full scale, Parameter adjustable scaling and offset |
|||
| Programmable Outputs | 2 Total, 1 x Analog / Digital, 1 Relay | |||
| Relay Outputs | Maximum Voltage: 250VAC / 6A; 30VDC / 5A; optionally expandable | |||
| Analog Outputs | 0 … 10V, max. 20mA | |||
| EMC Filter | optional | Integrated (IEC 61800-3 Cat. C1) | ||
| Safety functions | Fire Mode (NO/NC) Selectable Speed Setpoint (Fixed / PI / Analog /Fieldbus), Emergency stop, Quick stop |
|||
| Protection Class | IP66 | |||
| Ambient Conditions | Storage Temperature: -40°C to +60°C; Operating: -10°C to +50°C; ‘Humidity: 95% Max, non-condensing |
|||
| Conformance | CE, cULus, RCM | |||
